本文介绍了一种基于电压前馈型控制芯片 LM25037 的车载逆变器设计方案，阐述了电路的基本结构、控制方案。由于整流输出无滤波电感，采用变压器加入适当的气隙以降低电流峰值，同时设计了RCD 缓冲电路，实现了开关管的零电压开通，提高了系统效率。并制作了试验样机进行了验证，实现了+12VDC 输入，220V/50Hz AC 输出。

　　1. 引言

　　随着汽车的日渐普及，一些220V/50Hz AC 作为输入的电器设备，不能直接用在以12VDC 蓄电池供电的汽车上，这样就大大限制了这些电器的使用范围，给人们的生活带了诸多的不便。因此，开发一款经济实用车载逆变电源成为一种需求。车载电源作为各种电子产品的供电设备，其质量的好坏极大地影响着电子设备的可靠性，其转换效率的高低和带负载能力的强弱直接关系着它的应用范围。目前车载逆变器通常采用DC/DC 高频升压部分和DC/AC 逆变两级控制，其中DC/AC 逆变有SPWM 逆变和方波逆变两种。前者输出电压低次谐波含量少，输出滤波器体积小，但是控制复杂，整机效率较低；后者输出电压低次谐波含量高，输出滤波器体积较大，控制简单可靠，效率较高。

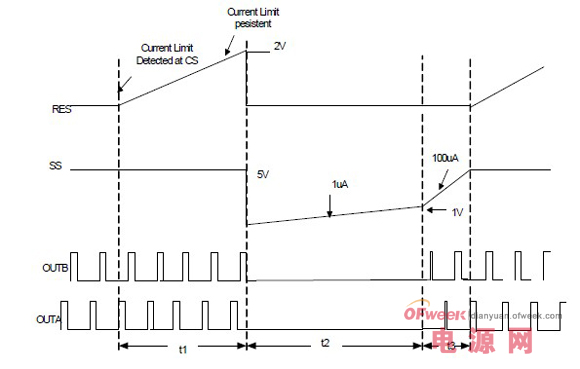

　　本文介绍了一种基于控制芯片 LM25037 的车载逆变器的设计。其主要参数如下：

　　输入电压：9.6~16.2VDC

　　输出电压：220V（±5V）50Hz（±0.5%）AC

　　输出功率：150W

　　2.电路的基本结构

　　本逆变电源输入端为蓄电池（+12V,容量90A·h），输出端为工频方波电压（50Hz,220V）。其结构框图如图1 所示。目前，构成DC/AC 逆变的新技术很多，但是考虑到控制的复杂性、成本以及可靠性，本电源仍然采用典型的二级变换，即DC/DC变换和DC/AC 逆变。首先由DC/DC 变换将DC12V 电压逆变为高频方波，经高频变压器升压，再整流滤波得到一个稳定的约310V直流电压；然后再由DC/AC变换以方波逆变的方式，将稳定的直流电压逆变成有效值稍大于220V的方波电压；再经LC工频滤波得到有效值为220V的50Hz 交流电压，以驱动负载。

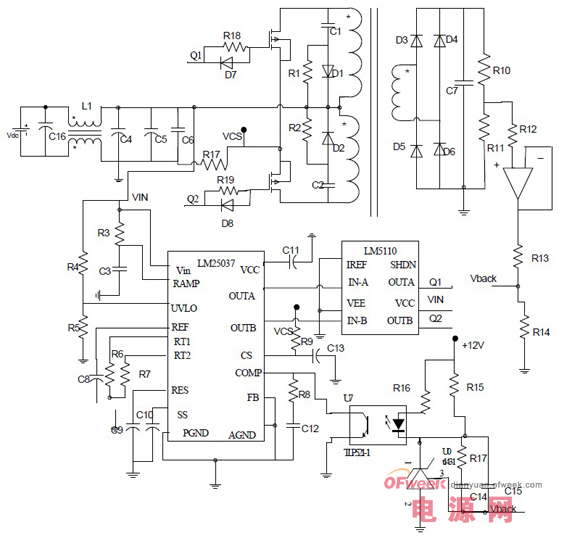

图 3 推挽电路原理图
